ROTA :: Tulemused üle õhu!

Tak-Soft on katsetanud online tulemuste lahendusi alates 2004. aastast. Aastaks 2009 on valminud töötav lahendus orienteerumisvõistluste jaoks. Lahendus baseerub mobiilside võrgul ja kasutab GPRS andmesidet tulemuste saatmiseks kontrollpunktist serverisse.

Eeldused

  • GSM/GPRS levi olemasolu online kontrollpunkti(de) piirkonnas. Kui kontrollpunktis saab helistada operaatori võrgus, siis on üldjuhul levi piisav ka andmeside ühenduseks.
  • Interneti olemasolu võistluskeskuses, sobib ka GPRS ühendusega arvuti.
  • FTP server internetis.
  • Kasutatakse SPORTident märkesüsteemi.

Teenuse kirjeldus

Rajal olevatesse kontrollpunktidesse tuleb paigutada juhtmega SI jaam(ad) ja ühendada saatjaga. Nendes SI jaamades peavad olema programmeeritud „Autom.saatmine” ja "Täiendatud reziim" . Saatjaga saab ühendada kuni 2 SI jaama (COM pordiga).

Märke tegemise järel salvestab seade märke oma vahemälus (maksimaalselt mahub 90 märget). Ette määratud intervalli (minimaalselt iga 10sek) tagant kontrollib seade saatmata märgete arvu ja kui on saadetavaid andmeid, siis saadab need ära internetis olevasse FTP serverisse. FTP server võib olla korraldaja enda oma või mõni muu.

Võistluskeskuses olevasse arvutisse tuleb paigaldada programm (ROTA_klient), mis laeb internetist tulemused etteantud ajavahemike tagant ja kuvab ekraanile tulemused. Osalejate andmed (SI kaardi numbrid, nimed, klassid, stardiajad jne) laetakse programmi SIME formaadis jooksjate failist või xManager programmide korral üle kohaliku võrgu otse server programmist. Võistluskeskuses peab olema internet (vähemalt selles arvutis, kus töötab ROTA_klient programm).

Andmed kontrollpunktis saadetakse määratud intervallide tagant ja kuna ühenduse loomine võtab ka mõned sekundid aega, siis tulemused jõuavad võistluskeskusesse väikese viibega. Normaalsetes oludes on hilinemine kuskil 20..50 sekundit. Sellega peab korraldaja või kommentaator arvestama ja otse nähtavusega kontrollpunktide korral kasutama vajadusel teisi lahendusi.

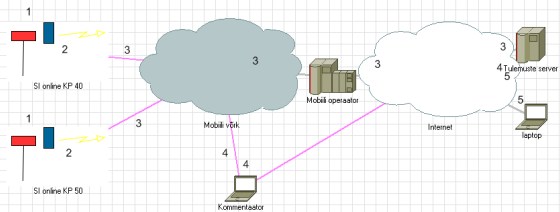

  • SI jaam saadab märke saatjale
  • Seade salvestav märked oma mällu
  • Saatja saadab intervallide tagant mällu kogutud märked läbi mobiilivõrgu internetis olevasse serverisse
  • Kommentaatori arvuti käib tulemusi laadimas tulemuste serverist kas läbi mobiilse interneti või muu ühenduse kaudu
  • Tulemuste serveri haldamine ja tulemuste töötlemine (näiteks online tulemuste kuvamiseks avalikus võistluste veebileheküljel)

Tehnilised andmed

Saatja kirjeldus

  • 2 COM porti kuhu võimalik ühendada 2 SI jaama.
  • GSM/EDGE modem (2G võrgus sagedustel 900MHz (EGSM), 1800 MHz, 1900MHz, GPRS multislot class 10 tugi). Kasutatud SIEMENSi GSM moodul omab EU tüübikinnitusi.
  • Akud kestavad vähemalt 15h (temperatuuril >10C).
  • Eemaldatav antenn, võimalik paigaldada levi parandamiseks suundantenn.
  • Lihtne kasutada - saatjal on ainult 1 nupp- toite nupp.
  • Saatja parameetreid võimalik seadistada arvutist (võrgu seaded, FTP server, intervall jne).
  • Saab kasutada oma GSM SIM kaardi või rentida seade koos SIM kaardiga.
  • Seade raporteerib oma seisukorrast iga 15nda intervalli tagant (vaikimisi 4 minuti tagant).

Kasutamine ja info

ROTA lahendust on nüüd testitud võistlustel ja lahendus töötab!
Saatjaid on võimalik rentida. Rentimiseks palun minuga ühendust võtta (info [at] tak-soft.com). Ühepäevase võistluse üks KP sisustus maksab ainult 10€ + km. See sisaldab andmeside kulu, teenuse serverit, SI juhtjaama (1tk), kinnitusi ja SI jaama kinnitusvaia. Mitmepäevase võistluse ja mitme KP kasutamise korral hind kokkuleppel.

Saatjatest kasutatakse ELISA või EMT andmeside kaarte (Mint/Diil vms). Eelnevalt on võimalik kontrollida Elisa leviala kaardilt kas planeeritud piirkonnas on piisav GPRS andmeside levi.

ROTA seadmete kasutamisest loe siit.

Fotod KPst

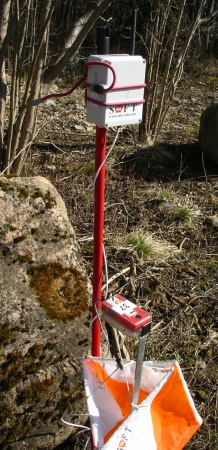

Raadio KP sisustusRaadio KP näidisRaadio KP - suundantenniga

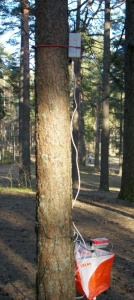

Saatja puuküljes Tallinnas NõmmelSaatja Võerdla metsasROTA Suvejooksu 1. päeval

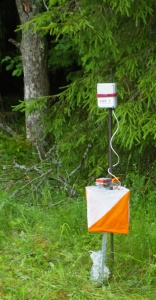

ROTA Ilvesteate 3.päeval
